Окачени самохоризонтиращи се кошове

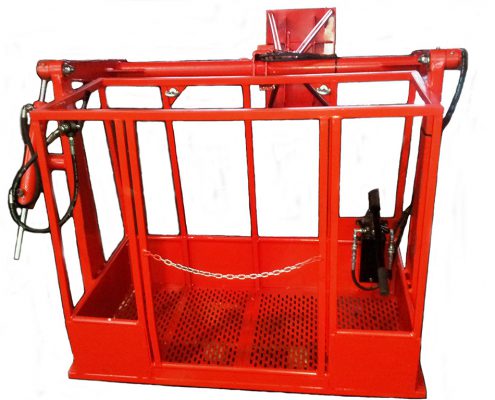

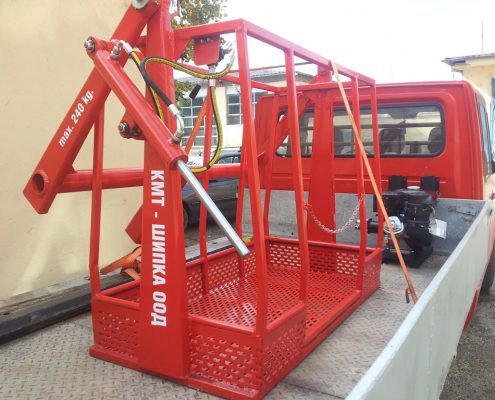

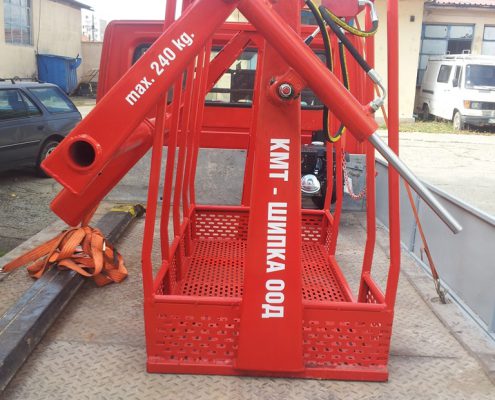

Самохоризонтиращ се кош за кран

                   Предназначение                           –  кастрене на дървета, поддръжка на ел.

мрежи, ремонтно строителни работи и др.

                          ОСНОВНИ ТЕХНИЧЕСКИ ДАННИ

1. Товароподемност                              – 240 kg
2. Максимален бой на лицата в коша                         – 2
3. Максимален ъгъл на завъртане                                     – 360º
4. Скорост на повдигане на коша                                            – до 0,3 m/s
5. Скорост на спускане на коша                                             – до 0,3 m/s
6. Габаритни размери на работния кош

дължина                                                                                       – 1400 mm

широчина                                                                         – 600 mm

височина                                                                           – 1100  mm

7. Хидравлична система

– работно  налягане  на пълнене на хидроцилиндъра                  – 15 МРа

ІІІ. УСТРОЙСТВО И КРАТКА ИНСТРУКЦИЯ ЗА РАБОТА

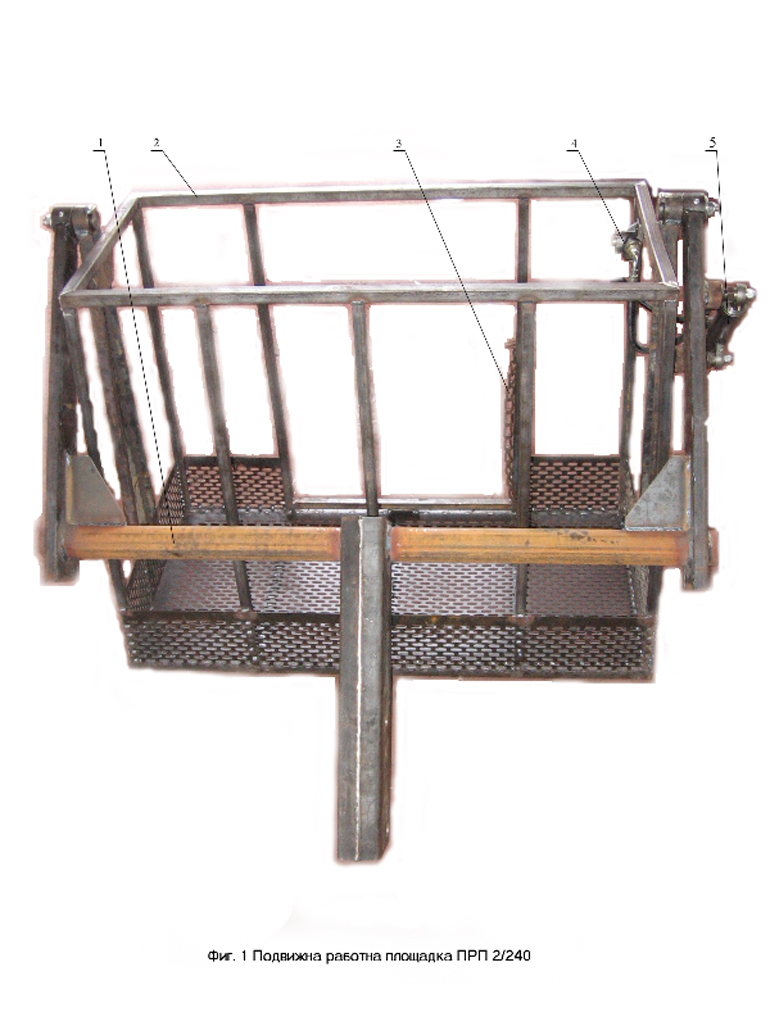

ПРП Фиг.1 сес състои от следните основни елементи:

Поз.1 – Люлка

Поз.2 – Работен кош

Поз 3 – Предпазна верига (подвижна напречна пръчка) за входа на работния кош

Поз.4 – Трипътен хидравличен кран

Поз. 5 – Заключващ хидравличен цилиндър и свързващи маркучи за високо налягане

1. Гредата на люлката Фиг.1 поз. 1 на ПРП се монтира към товароподемния кран и надеждно се осигурява с оси против изваждане.
2. Посредством манипулации с крана коша се позиционира за удобно качване на оператора
3. Оператора се качва в коша и закача предпазния синджир (подвижна напречна щека) на входния прозорец
4. Посредством преместване надясно ръчката на трипътния кран се отключва хидроцилиндъра (привежда се в плаващо положение)
5. Посредством манипулации с крана коша се позиционира на удобно място за работа, като с ръчките на крана се борави внимателно като се съблюдава по време на преместване на коша да няма сътресения и преместването да става със скорост не по-голяма от 0.3 m/s.
6. При достигане на желаната точка преди започване на работа от коша той се заключва от оператора чрез преместване наляво ръчката на трипътния кран за да не се люлее по време на работа от работната площадка.
7. След приключване на работа коша се отключва от трипътния кран и по обратния ред се позиционира до място удобно за слизане от него на оператора.

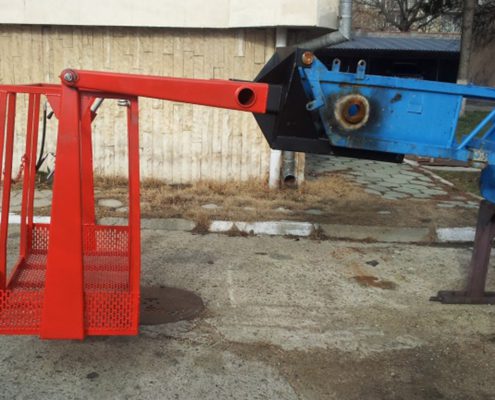

8. Ръчна хидравлична помпа фиг. 2 се монтира когато коша е окачен на допълнителна телескопична стрела. Задействането на телескопа става чрез ръчното задействане на лоста на помпата фиг.2, поз.2. Смяната на посоката на движение на хидроцилиндъра (изваждане на телескопа – прибиране на телескопа) става със завъртане на лостчето фиг.2, поз.1.

ВНИМАНИЕ!

– При движение на крана съблюдавайте винаги коша да е в плаващо положение за да може да се хоризонтира от тежеста (ръчката на трипътния кран наляво).

– Преди работа проверявайте коша при заключено (ръчката на трипътния кран надясно) положение да не се люлее, което е признак че в заключващия хидроцилиндър не е попаднал въздух.

При попадане на въздух в заключващия хидроцилиндър то той трябва да се отстрани преди използване на съоръжението посредством свързването му към хидравличната система на крана и задвижване до крайните положения на хидроцилиндъра.

– Оператора трябва винаги да закопчава обезопасителния си колан към специално монтираните за целта халки.

– Смазвайте веднъж месечно шарнирните връзки на люлката на коша.

– Преди работа винаги преглеждайте ПРП за механична цялосдт на конструкцията, за липса на пукнатини, за изправност на закрепващите и законтрящите елементи.

ГАРАНЦИОННО СВИДЕТЕЛСТВО  ПРП 2/240

Гаранционен срок: 6 месеца

Сервиз:  Сервизни групи на “КМТ-ШИПКА” ООД

Зав. № ……………………………………………………

Дата на получаване……………………………….

                         Клиент…………………………………………………..

ГАРАНЦИОННИ УСЛОВИЯ

1.Гаранционния срок започва да тече от датата на получаване на изделието от възложителя.

3.Възложителят е задължен,  при приемането да упълномощи и изпрати компетентно техническо лице запознато с функционалните характеристики и технически показатели на изделието. Същият има право на задвижване, проби и проверки, при съблюдаване изискванията и ограниченията, залегнали в съпроводителната документация.

4.Рекламации по явни недостатъци, включително размери и функционалност, се правят в момента на приемането на изделието. Характерът на недостатъците и срока за отстраняването им се отразяват в приемателно-предавателния протокол.

5.Рекламации за скрити недостатъци се правят в едномесечен срок от датата на предаването на изделието. Възложителят незабавно, след откриване на недостатъка, е длъжен писмено /телеграма, факс/ да покани изпълнителя за съвместно уточняване и подписване на протокол.

6.При възникнали аварии, по време на гаранционния срок възложителят писменно /телеграма, факс/ уведомява изпълнителя за характера на възникналите проблеми.

7.Срокът за явяване на сервизна група  и констатиране на недостатъците е 72 часа от поканата.

8.Дружеството отстранява,  възникналите по време на гаранционния срок, дефекти и неизправности със собствени средства, за своя сметка и на територията на крайния потребител на съоръжението.

9.Дружеството има право да откаже да отстрани за своя сметка възникнали неизправности, по време на гаранционния срок, в случай че:

-операторът, работещ с манипулатор платформен е неправоспособен;

-потребителят не поддържа  и експлоатира съоръжението в съответствие с изискванията на съпроводителната документация;

-потребителят самоволно е снел поставените от производителя пломби;

-потребителят е правил опит самоволно, без съгласие на производителя,  да отстранява възникналите неизправности.

10.За констатираните неизправности и взетите мерки за отстраняването им се съставя двустранен протокол.При наличие на съпроводителна документация тези данни се отразяват в съответния раздел. Гаранционния срок се удължава с времето на престоя на манипулатора от датата на уведомяване до датата на извършване на ремонта.

С П И С Ъ К

НА СЪПРОВОЖДАЩИ ДОКУМЕНТИ

1. Гаранционно свидетелство
2. Паспорт на ПРП
3. Инструкция за Безопасност, хигиена на труда

и противопожарна охрана при работа с ПРП

4. Декларация за съответствие
5. Сертификат за качество
